Насос роторный Fluid-o-Tech серия PO 500-1000 Rotoflow

Высокопроизводительные роторные насосы Rotoflow, изготовленные известным итальянским производителем Fluid-о-Tech и продаваемые по всему миру под торговой маркой RotoFlow, выпускаются в 6-ти вариантах исполнения и предназначены для перекачивания воды и умеренных агрессивных жидкостей с высоким потоком под высоким давлением.

Роторные насосы Fluid-o-Tech серии PO 500-1000:

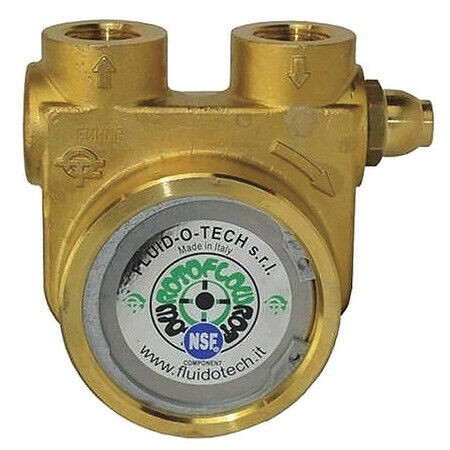

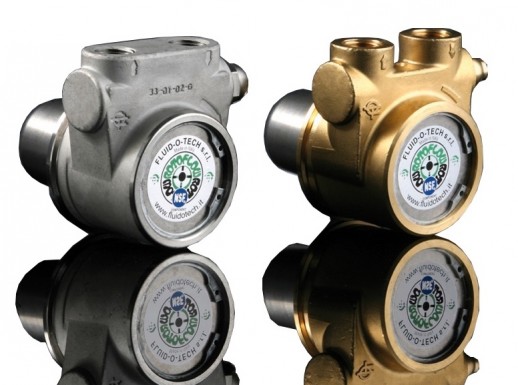

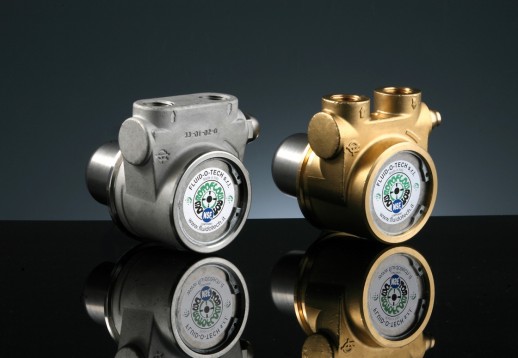

Роторные насосы Fluid-o-Tech сделаны из латуни или нержавеющей стали с ротором из нержавеющей стали AISI 303. Насосная камера и лопатки выполнены из карбона (графит). Насосы оснащены впускными и выпускными портами 1/2" GAS или NPT.

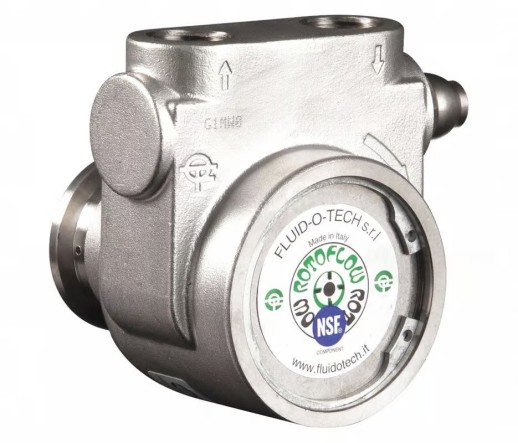

Нержавеющая сталь в отличие от латуни является более выносливым материалом при термических и механических нагрузках, коррозийных повреждений и агрессивных сред.

Роторные насосы Fluid-o-Tech предназначены для монтажа непосредственно к двигателю с помощью зажимов M71 и M80 из нержавеющей стали. Информацию о других вариантах крепления смотрите в технической информации "Дополнительные крепления". Для сохранности вала в случае блокировки насоса и продления срока службы насоса и двигателя рекомендуем крепление с помощью комплекта гибких муфт 48YZ (артикул 92-80-04).

• Максимальная рабочая температура: 70°C
• Поток: от 570 до 1330 литра/час при 1725 rpm; от 490 до 1050 литров/час при 1450 rpm
• Давление: до 16 бар (230 PSI) до 20 бар (290 PSI)

Особенности:

• Самовсасывание
• Тихая работа
• Доступен внутренний предохранительный клапан
• Длительный срок службы
• Сертификаты NSF и WRAS

Сферы применения:

• Диспенсеры для воды и напитков
• Системы охлаждения и чиллеры
• Розлив пива и напитков
• Системы фильтрации и подачи воды
• Бустерные системы
• Системы повышения давления
• Сельскохозяйственное оборудование

Спецификация:

• Материал: латунь или нержавеющая сталь (корпус); нержавеющая сталь AISI 303 (ротор); карбон (насосная камера, лопатки)
• Вход/выход: 1/2” NPT внутренняя трубная резьба
• Скорость (максимальная): 1725 rpm (оборотов в минуту)
• Давление (максимальное): 20 бар/290 psi
• Самозакачивание: на высоту до 1,8 метра
• Максимальная температура: 70°C
• Поток: от 570 до 1330 литра/час при 1725 rpm; от 490 до 1050 литров/час при 1450 rpm
• Уплотнители: стандартно NBR; на заказ EPDM или Viton®
• Встроенный перепускной клапан-предохранитель: cтандартный или сбалансированный
• Стандарт NSF для питьевой воды

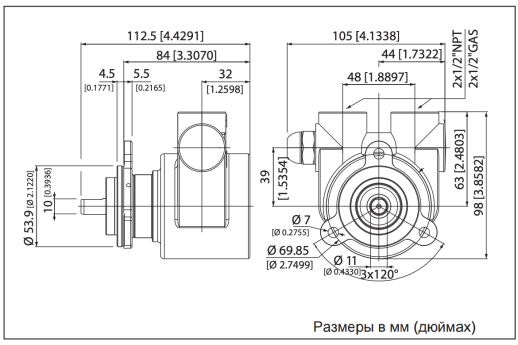

• Размеры (мм): 109х105х98
• Вес (грамм): 1900

 Буклет от производителя (pdf, 1,1 mb).

 Инструкция пользователя (pdf, 455kb).

 Рекомендуемые моторы для роторных насосов Fluid-o-Tech (pdf, 799 kb)

Адаптеры и соединительные муфты для крепления роторных насосов (pdf, 1,1 mb)

 Дополнительные (опционные) крепления роторных насосов PO/CO/MO. (PDF, 1,2 mB)

 Перечень запасных частей для роторных насосов Fluid-o-Tech (нержавеющая сталь) (pdf, 277 kb)

 Перечень запасных частей для роторных насосов Fluid-o-Tech (латунь) (pdf, 263 kb)

Модели роторных насосов Fluid-o-Tech серии PO 500-1000 Rotoflow:

• PA501 (латунь): поток 500 л/час при 1450 оборотах. Рекомендуется мотор 550W.
• PA601 (латунь): поток 600 л/час при 1450 оборотах. Рекомендуется мотор 550W.
• PA611 (нержавеющая сталь): поток 600 л/час при 1450 оборотах. Рекомендуется мотор 550W.
• PA801 (латунь): поток 800 л/час при 1725 оборотах. Рекомендуется мотор 640W.
• PA811 (нержавеющая сталь): поток 800 л/час при 1725 оборотах. Рекомендуется мотор 640W.
• PA1001 (латунь): поток 1000 л/час при 1725 об. Рекомендуется мотор 640W.
• PA1011 (нержавеющая сталь): поток 1000 л/час при 1725 об. Рекомендуется мотор 640W.

Преимущества роторных помп Fluid-o-Tech:

• Низкий уровень шума
• Высокая виброустойчивость
• Доступная цена
• Отличные технические характеристики потока и давления

Роторные помпы предназначены для подачи жидкостей пищевой, химической и фармацевтической промышленности. Принцип действия роторного насоса заключается во вращении ротора в цилиндре для выталкивания жидкости в напорную полость. Выбор роторной помпы зависит от свойств жидкости, предназначенной для перекачки (температура, вязкость), её типа и степени химической активности. При производстве роторных насосов Fluid-o-Tech применяются высокотехнологичные материалы и компоненты, современные и инновационные технологии, что обеспечивает надежную работу помп при самых тяжелых условиях для различных сфер применений и отраслей.

• Модели PA сертифицированы NSF с NBR уплотнением для розлива воды и напитков.
• Модели PO с EPDM или FKM VITON уплотнениями для промышленного применения.

2 типа перепускных клапана:

Перепускной клапан представляет собой предохранительный клапан, основная задача которого состоит в предотвращении превышения выходного давления насоса калибровочного давления перепуска. Давление регулируется путем предварительного взвода пружины, встроенной в тот же клапан.

Функционирование перепускного клапана связано с разницей давлений между впускной и выпускной линиями. Когда разность давлений превышает минимальные значения выходного давления, она также превышает давление пружины и заставляет плунжер скользить в правую сторону, позволяя жидкости проходить через выпускную и впускную линии. Это приводит к снижению давления.

У нас есть два типа перепускных клапанов:

• Закрытый перепускной клапан

• Открытый перепускной клапан

Открытый перепускной клапан обычно используется в тех случаях, когда перепускной клапан должен работать (жидкость внутри) даже при выключенном насосно-моторном агрегате. В этом случае мы устанавливаем тарельчатый клапан (+ 2 пружины), который закрывается при работе насоса, позволяя клапану опорожняться при выключенном насосно-моторном агрегате за счет небольшого давления, исходящего из впускной линии.

Конструкция открытого перепускного клапана более чувствительна к неточностям изготовления/сборки деталей перепускного клапана, что влияет на линейность характеристики перепускного клапана расход-давление.
