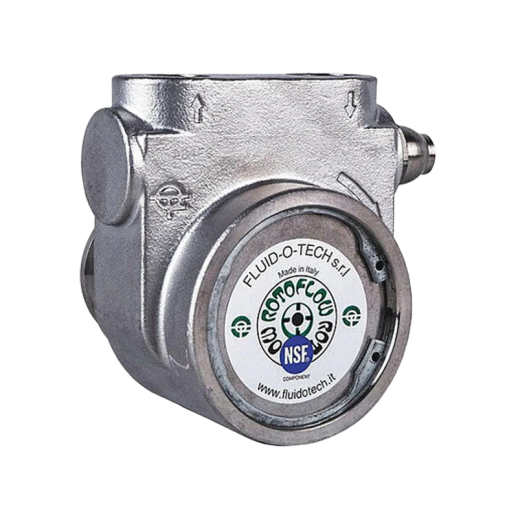

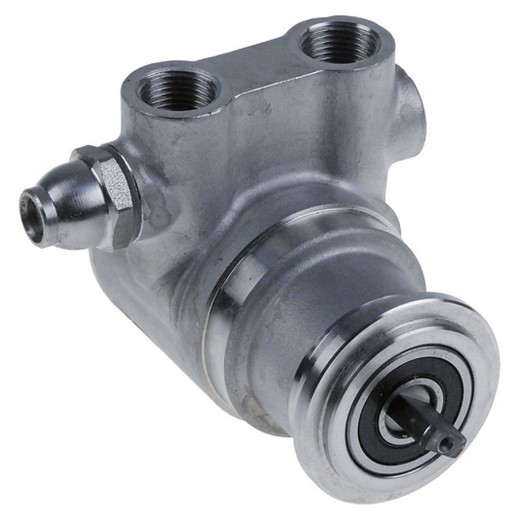

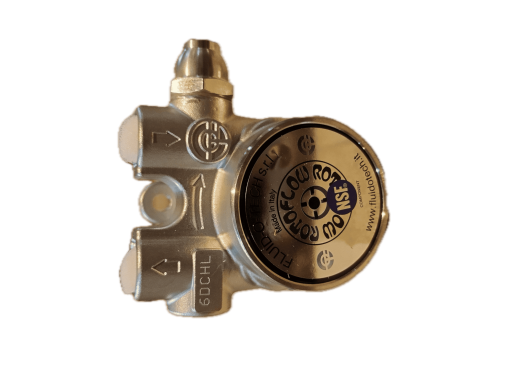

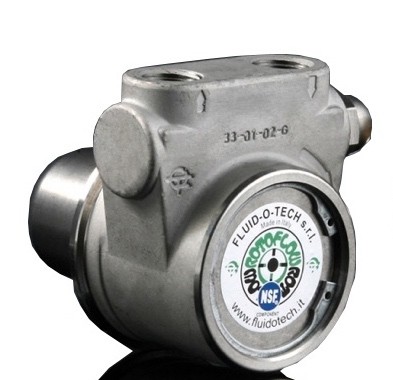

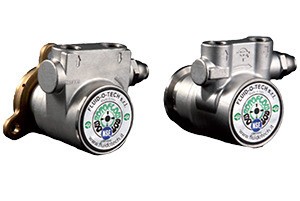

Насос роторный Fluid-o-Tech серия PO 70-400 Rotoflow

Роторные насосы Rotoflow, изготовленные известным итальянским производителем Fluid-о-Tech и продаваемые по всему миру под торговой маркой RotoFlow, предназначены для перекачивания воды и умеренных агрессивных жидкостей с низким потоком под высоким давлением.

Роторные насосы Fluid-o-Tech серии PO 70-400:

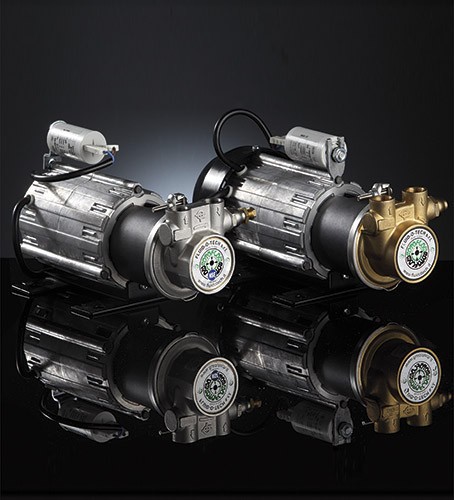

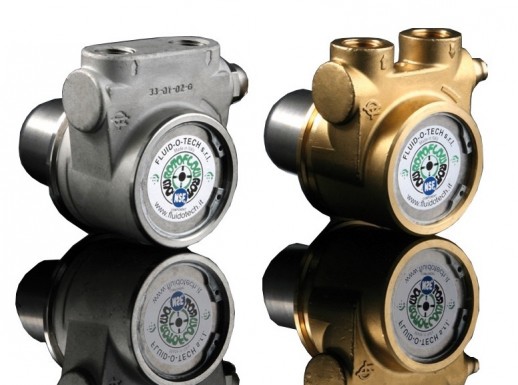

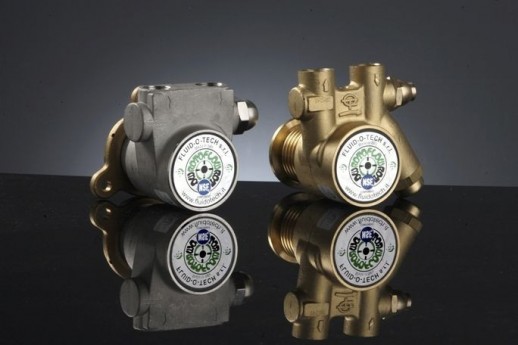

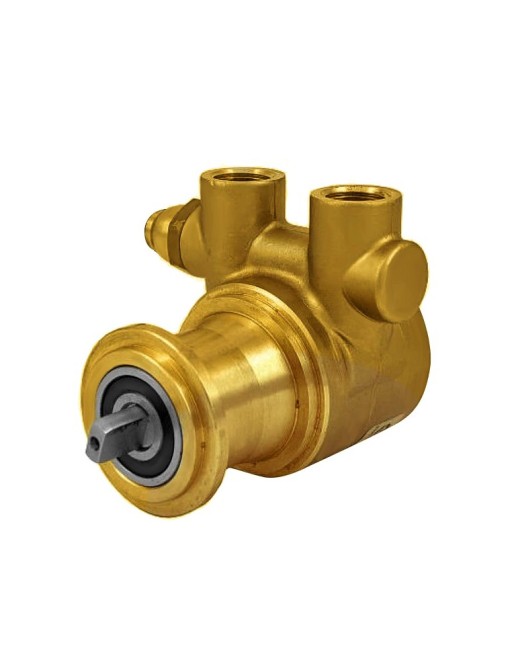

Роторные насосы Fluid-o-Tech сделаны из латуни или нержавеющей стали с ротором из нержавеющей стали AISI 303. Насосная камера и лопатки выполнены из карбона (графит). Насосы оснащены впускными и выпускными портами 3/8" GAS или NPT. Роторные насосы Fluid-o-Tech предназначены для монтажа непосредственно к двигателю (на хомуте) с помощью зажимов M71 и M80 из нержавеющей стали. Информацию о других вариантах крепления  смотрите в технической информации "Дополнительные крепления".

• Максимальная рабочая температура: 70°C
• Поток: от 70 до 542 литра/час (от 18 до 140 GPH) при 1725 rpm; от 70 до 400 литров/час при 1450 rpm
• Давление: до 16 бар (230 PSI)

Помпы для кофейных аппаратов марки Astoria, Elektra, Gaggia, Grimac, Brasilia, La Cimbali, Faema, La San Marco, La Spaziale, Jura, Rancilio, SAB, Spidem, Schaerer, Dalla Corte, Wega.

8 моделей роторных насосов Fluid-o-Tech серии PO 70-400 Rotoflow:

Модель PO/PA	070	100	1500	200	2500	300	3500	400
Поток л/час при давлении 2 бар	100	150	190	236	295	345	390	445
Поток л/час при давлении 7 бар	89	139	179	225	284	334	379	434
Поток л/час при давлении 14 бар	70	120	160	206	265	315	360	415
Тип	A	B	C	D	E	F	G	H

Сферы применения:

Розлив пива и напитков
Кофе-машины
Системы охлаждения и чиллеры
Обратный осмос
Ультрафильтрация
Диспенсеры для воды
Системы повышения давления
Карбонизация
Сельскохозяйственное оборудование

Спецификация:

• Материал: латунь или нержавеющая сталь (корпус); нержавеющая сталь AISI 303 (ротор); карбон (насосная камера, лопатки)
• Вход/выход: 3/8” NPT внутренняя трубная резьба
• Скорость (максимальная): 1725 rpm (оборотов в минуту)
• Давление (максимальное): 20 бар/290 psi
• Самозакачивание: на высоту до 1,8 метра
• Максимальная температура: 70°C
• Поток: от 70 до 542 литра/час при 1725 rpm; от 70 до 400 литров/час при 1450 rpm
• Встроенный защитный фильтр грубой очистки 70 mesh (0,2 мм): оснащены модели с литерой X

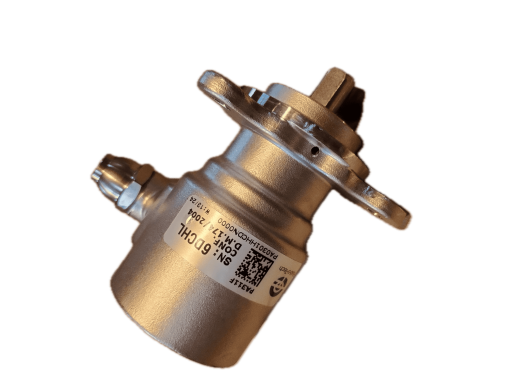

• Модели роторных насосов с креплением на фланцах оснащены литерой F
• Уплотнители: стандартно NBR; на заказ EPDM или Viton®
• Встроенный перепускной клапан-предохранитель: cтандартный или сбалансированный
• Стандарт NSF для питьевой воды
• Размеры (мм): 100х97х86
• Вес (грамм): 1040

Документация:

Буклет от производителя на русском языке (корпус из латуни) (pdf, 2mb).

 Буклет от производителя на русском языке (корпус из нержавеющей стали) (pdf, 655 kb).

 Инструкция пользователя (pdf, 455kb).

 Рекомендуемые моторы для роторных насосов Fluid-o-Tech (pdf, 799 kb)

 Дополнительные (опционные) крепления роторных насосов PO/CO/MO. (PDF, 1,2 mB)

 Перечень запасных частей для роторных насосов Fluid-o-Tech (нержавеющая сталь) (pdf, 277 kb)

 Перечень запасных частей для роторных насосов Fluid-o-Tech (латунь) (pdf, 263 kb)

Модели роторных насосов Fluid-o-Tech серии PO 70-400:

• PA104 латунь на хомуте: поток 100 л/час. Применение: группа 1-2 кофе-машин. Рекомендуется мотор 150W.
• PA1504 латунь на хомуте: поток 150 л/час. Повышающий насос для мембран обратного осмоса 4021. Рекомендуется мотор 245W.
• PA204 латунь на хомуте: поток 200 л/час. Применение: группа 3-4 кофе-машин. Рекомендуется мотор 150W.
• PA211 сталь на хомуте: поток 200 л/час. Рекомендуется мотор 150W.
• PA301 латунь на хомуте: поток 300 л/час. Рекомендуется мотор 245W.
• PA301X латунь на хомуте: с фильтром, поток 300 л/час. Карбонизатор для пива. Рекомендуется мотор 245W.

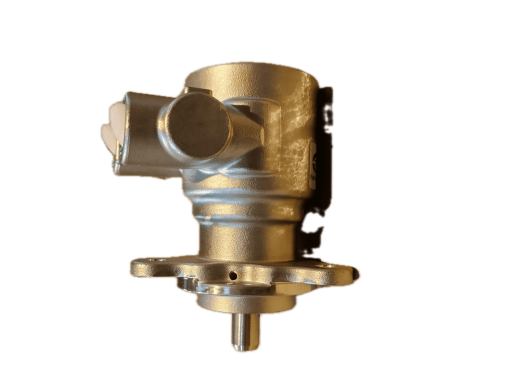

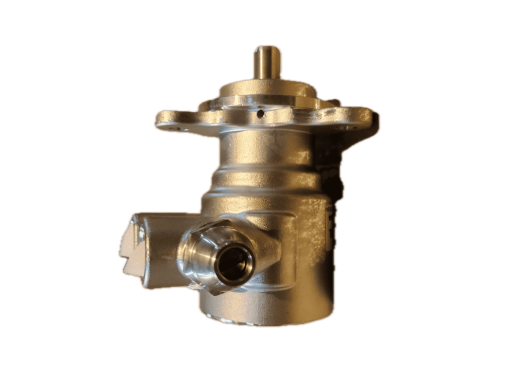

• PA301F латунь на фланцах: поток 300 л/час. Рекомендуется мотор 245W.
• PA311 сталь на хомуте: поток 300 л/час. Рекомендуется мотор 245W.
• PA311F сталь на фланцах: поток 300 л/час. Рекомендуется мотор 245W.
• PA401 латунь на хомуте: поток 400 л/час. Повышающий насос для обратного осмоса 4040. Рекомендуется мотор 245W.
• PA411 сталь на хомуте: поток 400 л/час. Рекомендуется мотор 245W.

Преимущества роторных помп Fluid-o-Tech:

• Низкий уровень шума
• Высокая виброустойчивость
• Доступная цена
• Отличные технические характеристики потока и давления

Роторные помпы предназначены для подачи жидкостей пищевой, химической и фармацевтической промышленности. Принцип действия роторного насоса заключается во вращении ротора в цилиндре для выталкивания жидкости в напорную полость. Выбор роторной помпы зависит от свойств жидкости, предназначенной для перекачки (температура, вязкость), её типа и степени химической активности. При производстве роторных насосов Fluid-o-Tech применяются высокотехнологичные материалы и компоненты, современные и инновационные технологии, что обеспечивает надежную работу помп при самых тяжелых условиях для различных сфер применений и отраслей.

• Модели PA сертифицированы NSF с NBR уплотнением для розлива напитков.
• Модели PO с EPDM или FKM VITON уплотнениями для промышленного применения.

2 типа перепускных клапана:

Перепускной клапан представляет собой предохранительный клапан, основная задача которого состоит в предотвращении превышения выходного давления насоса калибровочного давления перепуска. Давление регулируется путем предварительного взвода пружины, встроенной в тот же клапан.

Функционирование перепускного клапана связано с разницей давлений между впускной и выпускной линиями. Когда разность давлений превышает минимальные значения выходного давления, она также превышает давление пружины и заставляет плунжер скользить в правую сторону, позволяя жидкости проходить через выпускную и впускную линии. Это приводит к снижению давления.

У нас есть два типа перепускных клапанов:

• Закрытый перепускной клапан

• Открытый перепускной клапан

Открытый перепускной клапан обычно используется в тех случаях, когда перепускной клапан должен работать (жидкость внутри) даже при выключенном насосно-моторном агрегате. В этом случае мы устанавливаем тарельчатый клапан (+ 2 пружины), который закрывается при работе насоса, позволяя клапану опорожняться при выключенном насосно-моторном агрегате за счет небольшого давления, исходящего из впускной линии.

Конструкция открытого перепускного клапана более чувствительна к неточностям изготовления/сборки деталей перепускного клапана, что влияет на линейность характеристики перепускного клапана расход-давление.
