161321RUB
АртикулCI010821W

Характеристики:

Вес
0.01 кг
Бренд
John Guest (Великобритания)
Все характеристики
Выбор артикула:

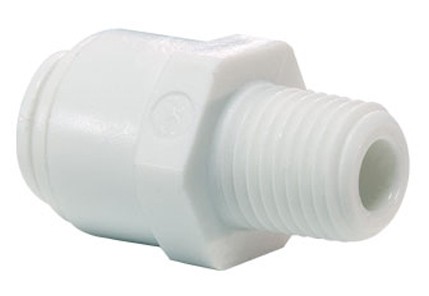

Фитинги серии CI дюймовых размеров из белого ацеталь сополимера c уплотнительным кольцом, изготовленным из EPDM, что позволяет широко использовать фитинги CI в системах раздачи различных напитков и питьевой воды. Также используются в магистралях периодической подачи горячей воды.

Фитинги серии CI могут поставляться с цангами красного или синего цвета.

Не допускается использование фитингов серии CI в пневматических и вакуумных системах. Для этих целей рекомендуется фитинги серии PI.

Рабочие давление и температура:

Вода: 10 бар при 20°С, 7 бар при 65°С (периодически для горячей воды)
Минимальная температура: 1°С

Преимущества:
Быстрый монтаж - демонтаж
Подходит для мягких металлических и пластиковых трубок
Не требует инструмента
Многократное использование
Отличные характеристики расхода


Код (артикул) Размер трубка
внешний диаметр
Размер резьба NPTF
наружный диаметр
CI010821W 1/4" 1/8"
CI010822W 1/4" 1/4"
CI010823W 1/4" 3/8"
CI011222W 3/8" 1/4"

Каталог продукции John Guest  на русском языке:

pdf Фитинги, краны и трубки Super Speedfit  для систем раздачи напитков и питьевой воды (PDF; 2,3Mb)

Технические характеристики

Рабочие давление и температура

Фитинги Super Speedfit рассчитаны на следующие значения давления и температуры.

 ТемператураДавление

5/32"-5/16"
4мм-8мм
3/8"-1/2"
10мм-22мм
Воздух
-20°С 16 бар 10 бар
Для напитков,
питьевой воды
и воздуха
+1°С 16 бар 10 бар
+23°С 16 бар 10 бар
+70°С 10 бар 7 бар

Допускается также применение в вакуумных системах.

Фитинги могут работать и при более высоких давлениях и температуре. Консультацию по этому вопросу можно получить у наших специалистов.

Трубки и требования к ним

Пластиковые трубки - полиэтиленовые, нейлоновые или полиуретановые. Для мягких или тонкостенных трубок мы рекомендуем использовать трубные вставки.

Армированные шланги - Для соединения таких шлангов с фитингами необходимо использовать соединительные штуцеры. Для надежной фиксации таких шлангов на штуцерах рекомендуется применять хомуты.

>Металлические трубки из мягких металлов - латуни, меди или мягкой стали. Предельно допустимые отклонения наружного диаметра трубок приведены ниже.

Металлические трубки из твердых металлов - мы не рекомендуем использовать фитинги Super Speedfit для трубок из твердого металла или хромированных трубок.

Для трубок из нержавеющей стали, а также для полированных трубок из других металлов рекомендуется использовать фитинги серии Superseal.

Перед вставкой трубки в фитинг необходимо убедиться, что на внешней поверхности той части трубки, которая входит в фитинг, отсутствуют царапины и заусенцы, а сама трубка не деформирована.

Допуски по внешнему диаметру трубок

Фитинги Super Speedfit могут использоваться с трубками, имеющими следующие предельно допустимые отклонения по наружному диаметру.

Наружный диаметр
трубок (дюйм)
5/32 - 3/16 1/4 - 1/2

Допустимые отклонения
наружнего диаметра (дюйм)

+0.001 / -0.003 +0.001 / -0.004
Наружный диаметр
трубок (мм)
4мм - 5мм 6мм - 22мм
Допустимые отклонения
наружнего диаметра (мм)
+0.05 / -0.07 +0.05 / -0.10

Монтаж и тестирование системы

Перед использованием фитинги и трубу хранить с чистыми и неповрежденными. Перед пуском в эксплуатацию системы все фитинги и трубки необходимо проверить на герметичность под давлением (см. также раздел «Как правильно соединять»).

Агрессивные среды

Для решения вопросов о возможности применения фитингов John Guest в системах транспортировки химически активных или агрессивных жидкостей Вам необходимо обратиться за консультацией к нашим специалистам. Не рекомендуется использовать фитинги Super Speedfit со взрывоопасными газами, легковоспламеняющимися и горючими жидкостями, а также в системах отопления.

Цветные крышки

Используются в качестве дополнительных элементов, предотвращающих случайный демонтаж соединений, а также для цветовой маркировки трубопроводов. Предлагаются крышки шести различных цветов.

Совместимость с пищевыми продуктами

Все детали фитингов John Guest изготовлены из материалов, разрешенных Управлением по контролю за продуктами и лекарствами (США, FDA), и допускают поэтому непосредственный контакт с пищевыми продуктами.

Максимальный крутящий момент для пластиковых резьб BSP, BSPT, NPT

 Размер трубы, дюйм
3/8"-1/2"3/4"
Макс. крутящий момент 1.5 3.0 4.0

Не перекручивайте пластиковую резьбу фитинга. Это может привести дополнительной нагрузке на фитинг и его повреждению. John Guest рекомендует производителям оборудования (OEM) использовать вместо фитингов современные картриджные системы. Перед использованием и проверкой системы настоятельно рекомендуется проверить совместимость среды и уплотнительных колец в фитинге.

Техническое обслуживание и периодичность замены

Продукция John Guest не требует технического обслуживания, но в целях безопасности рекомендуется периодически осуществлять визуальный осмотр соединений. Частота осмотра зависит от изнашиваемости оборудования и риска выхода его из строя. Если после такого осмотра обнаружены повреждения, трещины, изменения цвета, коррозия и др., то соединения должны быть заменены. Негерметичные фитинги должны быть также заменены.

Срок эксплуатации фитингов зависит от условий эксплуатации, агрессивности окружающей среды. В этом случае важно определить пользователю специальные интервалы замены соединений.

Моющие средства и уход:

Рекомендуется использовать моющие и дезинфицирующие средства с водородным показателем выше pH4 и низким содержанием гипохлорита. Фитинги, изготовленные из полипропилена, обладают большей стойкостью к химически агрессивным веществам, чем изготовленные из ацеталь сополимера, но механические свойства фитингов из полипропилена ниже. Фитинги John Guest, изготовленные из полипропилена, обозначены индексами PP или РРМ.

Гарантии:
Мы гарантируем качество изделий John Guest, а также материалов, из которых они изготовлены, и несем ответственность за их возможные дефекты при условии правильного использования нашей продукции. Фитинги и другие изделия John Guest должны применяться в точном соответствии с нашими рекомендациями и с учетом национальных нормативных документов.

Вес
0.01 кг
Бренд
John Guest (Великобритания)
