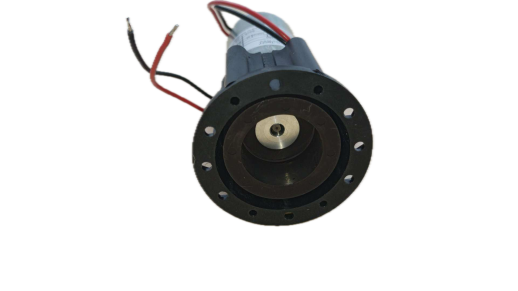

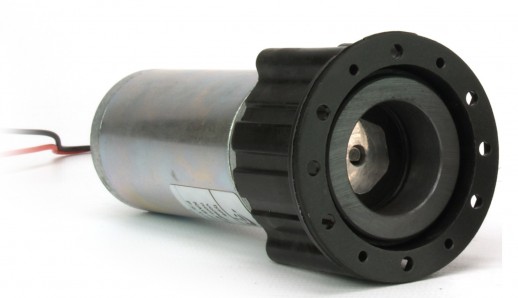

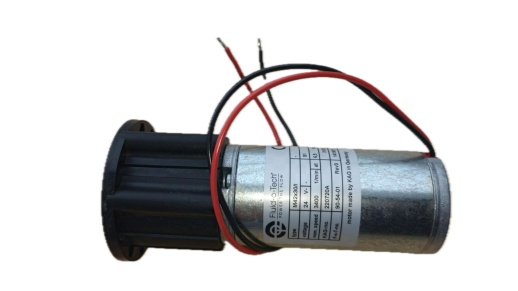

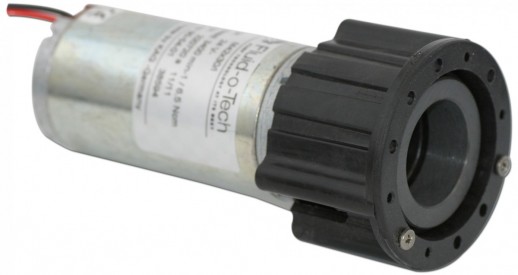

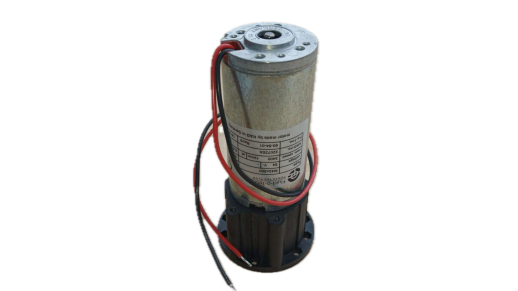

Мотор KAG для шестеренных насосов 18W

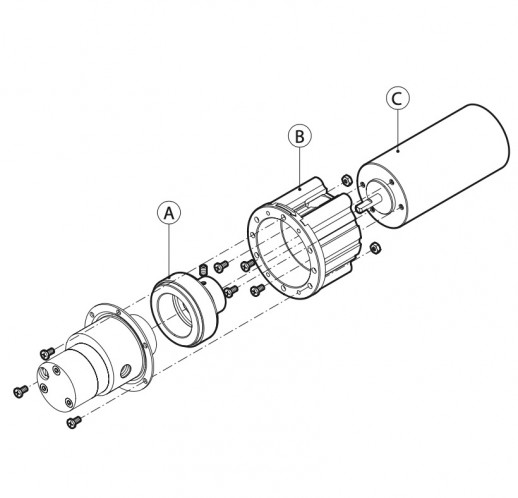

Моторы KAG - это щеточные электродвигатели постоянного тока с магнитами применяются для привода шестеренных насосов Fluid-o-Tech серии MG 200-400 и поставляются в комплекте с фланцем и приводным магнитом.

Муфта с агрегатами MGCF04S и MGCF11S, предназначенная для тяжелых условий эксплуатации, обеспечивает надежную и бесшумную работу в компактном корпусе. Расположение двух магнитов по полюсам обеспечивает приводное движение для насоса.

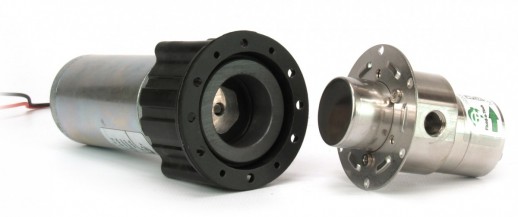

ВНИМАНИЕ: насос в комплектацию мотора не входит и представлен на фотографии для наглядности.

Спецификация::

• Двигатель DC с магнитами
• Графито-медные щетки мотора
• Оцинкованный корпус
• Шарикоподшипники
• Монтажные отверстия по стандарту DIN 42016

Технические характеристики:

• Напряжение: 12VDC (артикул MGCF04S) или 24VDC (артикул MGCF04S)
• Номинальная скорость (об/мин): 3300 (12VDC); 3000 (24VDC)
• Номинальный крутящий момент (Nсм): 7,5
• Постоянная скорости мин-1/Nсм: 120
• Постоянная крутящего момента (Nсм/A): 2,54 (12VDC); 5,77 (24VDC)
• Инерция (гсм2): 100
• Потребляемый ток (А): 3,4 (12VDC); 1,5 (24VDC)
• Выходная мощность: 25,9 ватт (12VDC); 23,6 ватт (24VDC)
• Срок службы (примерно): 3000 часов

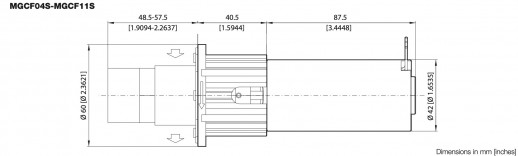

• Размеры (мм): Ø 42 х 128
• Вес: 500 грамм

 Насосно-моторные агрегаты с магнитным приводом серии MGCF04S / MGCF11S (pdf, 619 kb).

 Инструкция пользователя (pdf, 523kb).

 Технический паспорт моторов KAG тип M 42x30/40 (pdf, 696 kb).

 Технический рисунок моторов KAG тип M 42x30/40 (pdf, 676 kb).

Сферы применения моторов KAG:
