Комплектация
|
46 ₽ | шт. | |||
|
|
46 ₽ | шт. | |||
|
|
46 ₽ | шт. | |||
|
|
46 ₽ | шт. |

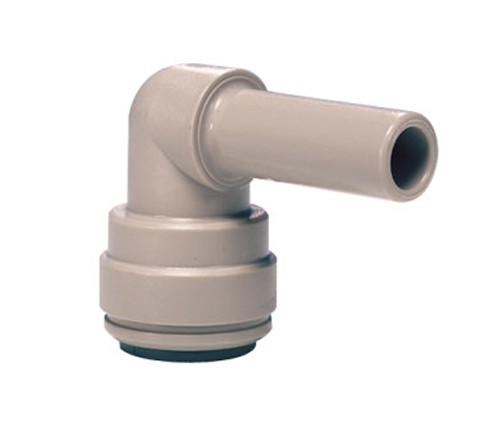

Фитинги серии PI для трубок с наружным диаметром от 5/32 до 5/8 дюйма изготавливаются из ацеталь сополимера серого цвета и могут использоваться в пищевом оборудовании и системах раздачи напитков. Широко используются также в системах подачи воздуха, нейтральных газов, а также газовых смесей N2/CO2, в пневматических и вакуумных системах.
| Код (артикул) | Размер стержень внешний диаметр | Размер трубка внешний диаметр | |
|---|---|---|---|
| PM220404S | 5/32" | - | 5/32" |
| PI220606S | 3/16" | - | 3/16" |
| PI220808S | 1/4" | - | 1/4" |
| PM220808S | 5/16" | - | 5/16" |
| PI221206S | 3/8" | 3/16" | |
| PI221208S | 3/8" | 1/4" | |
| PI221210S | 3/8" | 5/16" | |
| PI221212S | 3/8" | 3/8" | |
| PI221616S | 1/2" | 1/2" |
Каталог продукции John Guest на русском языке:
Фитинги, краны и трубки Super Speedfit для систем раздачи напитков и питьевой воды (PDF; 2,3Mb)
Технические характеристики
Рабочие давление и температура
Фитинги Super Speedfit рассчитаны на следующие значения давления и температуры.
| Температура | Давление | |
|---|---|---|
| 5/32"-5/16" 4мм-8мм | 3/8"-1/2" 10мм-22мм | |
| Воздух | ||
| -20°С | 16 бар | 10 бар |
| Для напитков, питьевой воды и воздуха |
||
| +1°С | 16 бар | 10 бар |
| +23°С | 16 бар | 10 бар |
| +70°С | 10 бар | 7 бар |
Допускается также применение в вакуумных системах.
При определенных условиях и в зависимости от применяемых трубок. Фитинги могут работать и при более высоких давлениях и температуре. Консультацию по этому вопросу можно получить у наших специалистов.
Трубки и требования к ним
Пластиковые трубки - полиэтиленовые, нейлоновые или полиуретановые. Для мягких или тонкостенных трубок мы рекомендуем использовать трубные вставки.
Армированные шланги - Для соединения таких шлангов с фитингами необходимо использовать соединительные штуцеры. Для надежной фиксации таких шлангов на штуцерах рекомендуется применять хомуты.
Металлические трубки из мягких металлов - латуни, меди или мягкой стали. Предельно допустимые отклонения наружного диаметра трубок приведены ниже.
Металлические трубки из твердых металлов - мы не рекомендуем использовать фитинги Super Speedfit для трубок из твердого металла или хромированных трубок
Для трубок из нержавеющей стали, а также для полированных трубок из других металлов рекомендуется использовать фитинги серии Superseal.
Перед вставкой трубки в фитинг необходимо убедиться, что на внешней поверхности той части трубки, которая входит в фитинг, отсутствуют царапины и заусенцы, а сама трубка не деформирована.
Допуски по внешнему диаметру трубок
Фитинги Super Speedfit могут использоваться с трубками, имеющими следующие предельно допустимые отклонения по наружному диаметру.
| Наружный диаметр трубок (дюйм) |
5/32 - 3/16 | 1/4 - 1/2 |
|
Допустимые отклонения |
+0.001 / -0.003 | +0.001 / -0.004 |
| Наружный диаметр трубок (мм) |
4мм - 5мм | 6мм - 22мм |
| Допустимые отклонения наружнего диаметра (мм) |
+0.05 / -0.07 | +0.05 / -0.10 |
Материалы:
Корпус - acetal copolymer (ацеталь сополимер),
'O'кольцо - NBR Nitrile rubber (акрилнитрилбутадиеновый каучук, синтетическая резина, нитриловая резина),
Зажимная втулка - NBR Nitrile rubber (акрилнитрилбутадиеновый каучук, синтетическая резина, нитриловая резина)
Монтаж и тестирование системы
Перед использованием фитинги и трубу хранить с чистыми и неповрежденными. Перед пуском в эксплуатацию системы все фитинги и трубки необходимо проверить на герметичность под давлением (см. также раздел «Как правильно соединять»).
Агрессивные среды
Для решения вопросов о возможности применения фитингов John Guest в системах транспортировки химически активных или агрессивных жидкостей Вам необходимо обратиться за консультацией к нашим специалистам. Не рекомендуется использовать фитинги Super Speedfit со взрывоопасными газами, легковоспламеняющимися и горючими жидкостями, а также в системах отопления.
Цветные крышки
Используются в качестве дополнительных элементов, предотвра-щающих случайный демонтаж соединений, а также для цветовой маркировки трубопроводов. Предлагаются крышки шести различных цветов.
Совместимость с пищевыми продуктами
Все детали фитингов John Guest изготовлены из материалов, разрешенных Управлением по контролю за продуктами и лекарствами (США, FDA), и допускают поэтому непосредственный контакт с пищевыми продуктами.
Максимальный крутящий момент для пластиковых резьб BSP, BSPT, NPT
| Размер трубы, дюйм | |||
|---|---|---|---|
| 1/8"-1/4" | 3/8"-1/2" | 3/4" | |
| Макс. крутящий момент | 1.5 | 3.0 | 4.0 |
Не перекручивайте пластиковую резьбу фитинга. Это может привести дополнительной нагрузке на фитинг и его повреждению. John Guest рекомендует производителям оборудования (OEM) использовать вместо фитингов современные картриджные системы. Перед использованием и проверкой системы настоятельно рекомендуется проверить совместимость среды и уплотнительных колец в фитинге.
Техническое обслуживание и периодичность замены
Продукция John Guest в принципе не требует технического обслуживания, однако в целях безопасности мы рекомендуем время от времени осуществлять визуальный осмотр соединений. Частота осмотра зависит от изнашиваемости оборудования и риска выхода его из строя. Если после такого осмотра обнаружены повреждения, трещины, изменения цвета, коррозия и др., то соединения должны быть заменены. Негерметичные фитинги должны быть также заменены.
Срок эксплуатации фитингов зависит от условий эксплуатации, агрессивности окружающей среды. В этом случае важно определить пользователю специальные интервалы замены соединений.
Моющие средства и уход за фитингами из ацеталь сополимера
Мы рекомендуем использовать моющие и дезинфицирующие средства с водородным показателем выше pH4 и низким содержанием гипохлорита. Фитинги, изготовленные из ацеталь сополимера, после обработки моющим и/или дезинфицирующим раствором необходимо немедленно промыть большим количеством чистой водопроводной воды для полного удаления остатков моющего или дезинфицирующего средства. Фитинги из ацеталь сополимера обозначены в наших каталогах буквенными индексами PI, PM, CI, CM и RM. Фитинги, изготовленные из полипропилена, обладают большей стойкостью к химически агрессивным веществам, чем изготовленные из ацеталь сополимера, но механические свойства фитингов из полипропилена ниже. Фитинги John Guest, изготовленные из полипропилена, обозначены индексами PP или РРМ.
Для санитарной обработки фитингов из ацеталь сополимера наши поставщики сырья рекомендуют использовать моющее средство ECOLAB Oasis 133.
Вес | 0.01 кг |
Бренд | John Guest (Великобритания) |
