355642RUB
SKUPP1208W

Features:

Цвет
Бренд
John Guest (Великобритания)
Наличие
в наличии
All features
Select an sku:

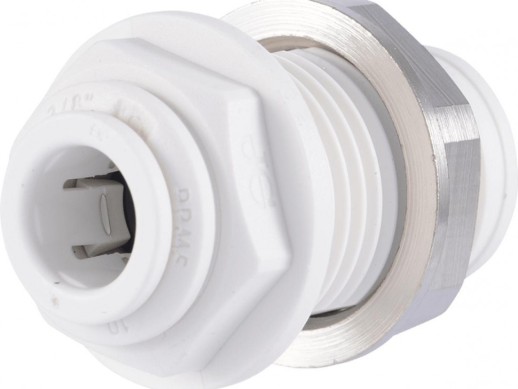

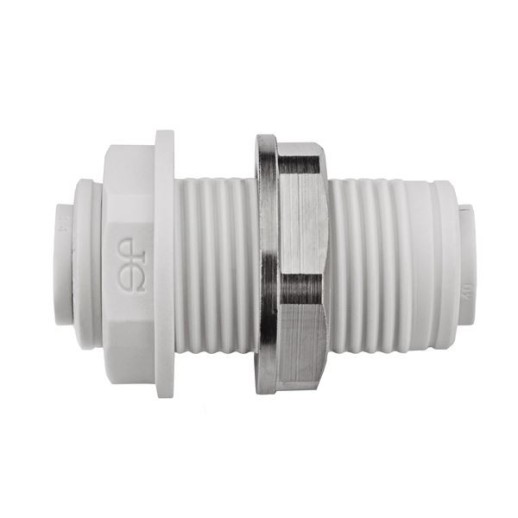

Коннектор cоединяет дюймовые соединения труб, выполненные через стены или перегородки.

Вставной полипропиленовый переборочный фитинг John Guest для соединения дюймовой трубы в проходах через стену. Быстрые и простые в установке фитинги John Guest с нажимной посадкой обеспечивают мгновенное соединение с нажимной посадкой и герметичное уплотнение без использования инструментов, огневых работ или герметиков.

Фитинги серии РР изготавливаются из белого полипропилена с уплотнительным кольцом из EPDM (синтетический каучук) и предназначены для чистой воды и даже агрессивных сред. Полипропилен имеет преимущество перед фитингами из ацеталь сополимера благодаря своей хорошей устойчивости к агрессивным средам.

Рабочие давление и температура:

Вода: 10 бар при 20°С, 4 бар при 60°С (периодически для горячей воды)
Минимальная температура: 1°С

Преимущества цанговых фитингов, кранов и трубок John Guest:

Быстрый монтаж - демонтаж
Подходит для мягких металлических и пластиковых трубок
Не требует инструмента
Многократное использование
Отличные характеристики расхода


Код (артикул) Размер трубка
внешний диаметр
PP1208W 1/4"
PP1212W 3/8"
PP1216W 1/2"

Каталог продукции John Guest на русском языке:

pdf Фитинги, краны и трубки Super Speedfit  для систем раздачи напитков и питьевой воды (PDF; 2,3Mb)

Технические характеристики

Рабочие давление и температура

Фитинги Super Speedfit рассчитаны на следующие значения давления и температуры.

 ТемператураДавление

5/32"-5/16"
4мм-8мм
3/8"-1/2"
10мм-22мм
Воздух
-20°С 16 бар 10 бар
Для напитков,
питьевой воды
и воздуха
+1°С 16 бар 10 бар
+23°С 16 бар 10 бар
+70°С 10 бар 7 бар

Допускается также применение в вакуумных системах.

При определенных условиях и в зависимости от применяемых трубок. Фитинги могут работать и при более высоких давлениях и температуре. Консультацию по этому вопросу можно получить у наших специалистов.

Трубки и требования к ним

Пластиковые трубки - полиэтиленовые, нейлоновые или полиуретановые. Для мягких или тонкостенных трубок мы рекомендуем использовать трубные вставки.

Армированные шланги - Для соединения таких шлангов с фитингами необходимо использовать соединительные штуцеры. Для надежной фиксации таких шлангов на штуцерах рекомендуется применять хомуты.

Металлические трубки из мягких металлов - латуни, меди или мягкой стали. Предельно допустимые отклонения наружного диаметра трубок приведены ниже.

Металлические трубки из твердых металлов - мы не рекомендуем использовать фитинги Super Speedfit для трубок из твердого металла или хромированных трубок

Для трубок из нержавеющей стали, а также для полированных трубок из других металлов рекомендуется использовать фитинги серии Superseal.

Перед вставкой трубки в фитинг необходимо убедиться, что на внешней поверхности той части трубки, которая входит в фитинг, отсутствуют царапины и заусенцы, а сама трубка не деформирована.

Допуски по внешнему диаметру трубок

Фитинги Super Speedfit могут использоваться с трубками, имеющими следующие предельно допустимые отклонения по наружному диаметру.

Наружный диаметр
трубок (дюйм)
5/32 - 3/16 1/4 - 1/2

Допустимые отклонения
наружнего диаметра (дюйм)

+0.001 / -0.003 +0.001 / -0.004
Наружный диаметр
трубок (мм)
4мм - 5мм 6мм - 22мм
Допустимые отклонения
наружнего диаметра (мм)
+0.05 / -0.07 +0.05 / -0.10

Материалы:
Корпус - acetal copolymer (ацеталь сополимер),
'O'кольцо - NBR Nitrile rubber (акрилнитрилбутадиеновый каучук, синтетическая резина, нитриловая резина),
Зажимная втулка - NBR Nitrile rubber (акрилнитрилбутадиеновый каучук, синтетическая резина, нитриловая резина)

Монтаж и тестирование системы

Перед использованием фитинги и трубу хранить с чистыми и неповрежденными. Перед пуском в эксплуатацию системы все фитинги и трубки необходимо проверить на герметичность под давлением (см. также раздел «Как правильно соединять»).

Агрессивные среды

Для решения вопросов о возможности применения фитингов John Guest в системах транспортировки химически активных или агрессивных жидкостей Вам необходимо обратиться за консультацией к нашим специалистам. Не рекомендуется использовать фитинги Super Speedfit со взрывоопасными газами, легковоспламеняющимися и горючими жидкостями, а также в системах отопления.

Цветные крышки

Используются в качестве дополнительных элементов, предотвра-щающих случайный демонтаж соединений, а также для цветовой маркировки трубопроводов. Предлагаются крышки шести различных цветов.

Совместимость с пищевыми продуктами

Все детали фитингов John Guest изготовлены из материалов, разрешенных Управлением по контролю за продуктами и лекарствами (США, FDA), и допускают поэтому непосредственный контакт с пищевыми продуктами.

Максимальный крутящий момент для пластиковых резьб BSP, BSPT, NPT

 Размер трубы, дюйм
1/8"-1/4"3/8"-1/2"3/4"
Макс. крутящий момент 1.5 3.0 4.0

Не перекручивайте пластиковую резьбу фитинга. Это может привести дополнительной нагрузке на фитинг и его повреждению. John Guest рекомендует производителям оборудования (OEM) использовать вместо фитингов современные картриджные системы. Перед использованием и проверкой системы настоятельно рекомендуется проверить совместимость среды и уплотнительных колец в фитинге.

Техническое обслуживание и периодичность замены

Продукция John Guest в принципе не требует технического обслуживания, однако в целях безопасности мы рекомендуем время от времени осуществлять визуальный осмотр соединений. Частота осмотра зависит от изнашиваемости оборудования и риска выхода его из строя. Если после такого осмотра обнаружены повреждения, трещины, изменения цвета, коррозия и др., то соединения должны быть заменены. Негерметичные фитинги должны быть также заменены.

Срок эксплуатации фитингов зависит от условий эксплуатации, агрессивности окружающей среды. В этом случае важно определить пользователю специальные интервалы замены соединений.

Моющие средства и уход за фитингами из полипропилена

Мы рекомендуем использовать моющие и дезинфицирующие средства с водородным показателем выше pH4 и низким содержанием гипохлорита. Фитинги, изготовленные из полипропилена, обладают большей стойкостью к химически агрессивным веществам, чем изготовленные из ацеталь сополимера, но механические свойства фитингов из полипропилена ниже. Фитинги John Guest, изготовленные из полипропилена, обозначены индексами PP или РРМ.

Гарантии
Мы гарантируем качество изделий John Guest, а также материалов, из которых они изготовлены, и несем ответственность за их возможные дефекты при условии правильного использования нашей продукции. Фитинги и другие изделия John Guest должны применяться в точном соответствии с нашими рекомендациями и с учетом национальных нормативных документов.

Цвет
Вес
0.05 kg
Бренд
John Guest (Великобритания)
Наличие
в наличии
